指揮中心是企業對信息系統進行監控和管理的地方，指揮中心是企業的核心管理部門，流動數據量較大，且數據重要性較高，對布線系統要求較高，有著非常多的監控指揮設備和各種各樣的線纜，在進行指揮中心方案設計時，綜合布線系統的設計非常重要，不僅關系到現場施工的質量，關系到以后的使用和維護，更要保障整個指揮中心系統設備運行的穩定性，中創美操作中廠家提供指揮中心綜合布線設計方案供您參考。

1、指揮中心相關數據統計

在做指揮中心綜合布線設計之前，要先對指揮中心的相關數據進行統計，指揮中心控制臺數量是多少，每個席位需要多少個信息點？電源是否為UPS加市電雙電源供電、音視頻線纜的數量是多少等，要考慮到冗余量和日后擴容的問題，建議在每個指揮中心控制臺相應位置設置一個雙口信息插座和信息插座，可以根據應用要求在弱電控制室配線機柜內通過跳線進行轉換。

2、指揮中心平面規劃設計

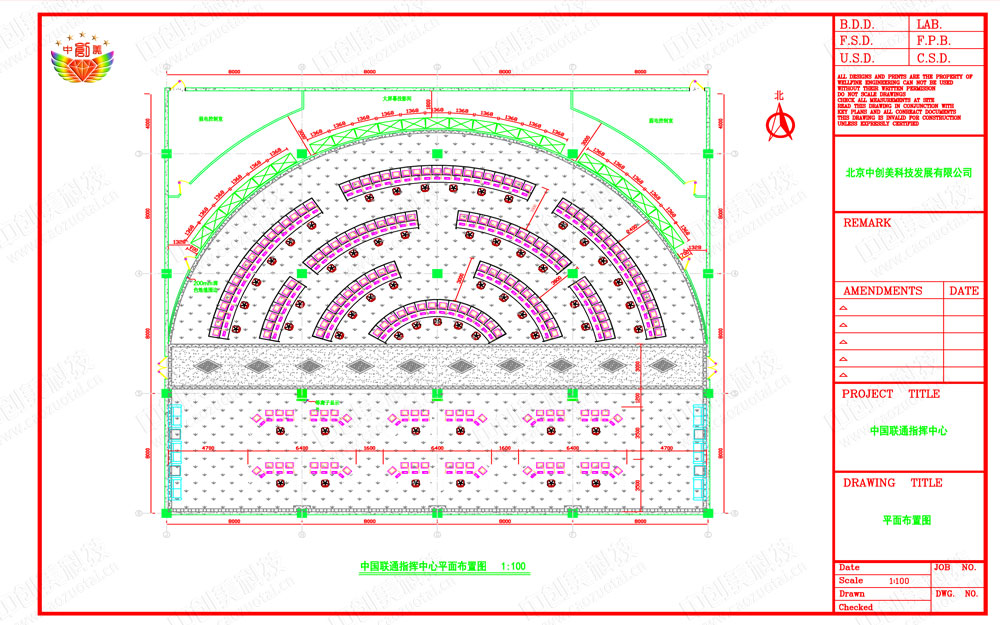

在相關數據統計完成后，下一步就是做指揮中心平面規劃設計，將指揮席位布局在什么位置，做好指揮中心平面布置圖。

3、指揮中心綜合布線路由設計

根據指揮中心平面布置圖對各種線纜進行分類，由于指揮中心電子設備和線纜很多，在進行線纜及線槽的路由設計時考慮到應避免相互之間的干擾，網絡線纜、電源線纜、音視頻線纜應保持合適的安全距離，可以在吊頂內布線，也可以利用高架地板在地板下布線。

網絡布線系統建議選用六類屏蔽布線系統，可能以滿足千兆比數據應用，IBM專利性的設計及先進的技術制作工藝使屏蔽系統具有很強的EMC性能，具有很好的傳輸性能和很好的穩定性，滿足指揮中心要求。另外，弱電控制室內配置8臺24口10/100M CISCO交換機，以滿足指揮中心內部數據交換。

線纜鋪設采用地板下鍍鋅線槽和鍍鋅鋼管相結合的方式，線槽在每排指揮中心控制臺設一個出口，出地板進入控制臺以后再由控制臺內預留的線槽進行配線，所有信息出口均設置在控制臺內部隱蔽處，以改變以往配線時地板下管線錯綜復雜的狀況。

4、指揮中心網絡布線系統技術要求

指揮中心網絡布線系統符合較新的國際標準ISO/IEC11801，保證計算機網絡的高速、可靠的信息傳輸要求，并具有高度靈活性、可靠性、綜合性、易擴容性。

進行開放式布線，所有插座端口都支持數據通訊、話音和圖象傳遞，滿足電視會議，多媒體等系統的需要；部分提供光纖到桌面。

指揮中心網絡布線系統能滿足靈活的應用要求，即任一信息點能夠方便地任意連接計算機或電話。

指揮中心網絡布線系統所有接插件都應是模塊化的標準件，以方便將來有更大的發展所有接插件都應是模塊化的標準件，以方便將來有更大的發展。
